視場 (FOV) 測量… 一種新的測量方法

時間:2020-12-18  點擊次數:7729

視場內測量是小而扁平組件的全新精確測量方案。相比諸如輪廓投影儀、視頻測量機或測量顯微鏡等備選方案,它具有無可匹敵的速度和操作優勢。

然而,什么是視場測量?它是如何進行的?對我有何幫助?























什么是視場測量?

視場 (FOV) 測量或者“在視場內測量”是準確測量小組件的全新方法,其測量速度和操作性能特別出眾。FOV 測量采用特別設計的高分辨率攝像機,在光學視場內部測量組件。與諸如下列備選方法比較:

輪廓投影儀 – 將放大的組件輪廓投射到屏幕上,有一個測量平臺用以移動組件,從而可以測量所有組件。

視頻影像儀測量顯微鏡 – 和輪廓投影儀一樣,采用放大的影像,借助測量平臺沿四周移動組件。傳統光學測量系統的視場較小,由于在任何給定的時間內,只能通過光學儀器觀察到組件的一小塊區域,傳統光學測量系統采用了一個測量平臺。借助移動測量平臺,組件的不同部分可以被觀察到并被準確測量。

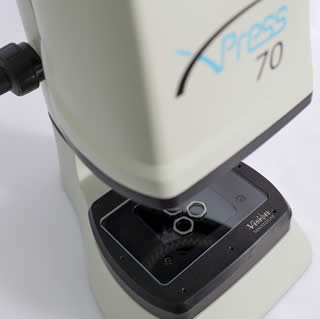

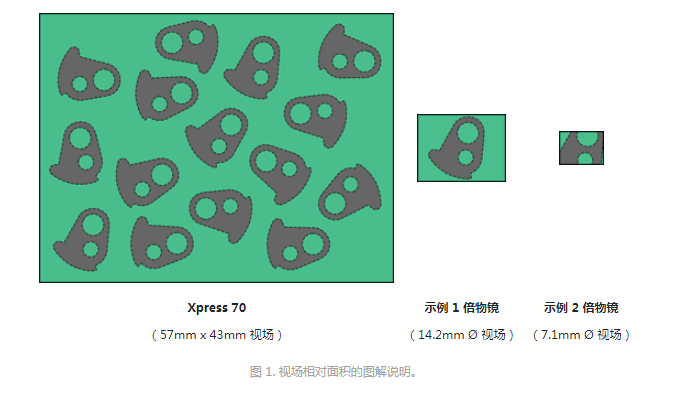

FOV 測量系統不需要移動平臺,因?yàn)檎麄€(gè)樣本是在一個大視場內(57mm x 43mm - Xpress 70)觀察的。而傳統光學測量系統的尺寸大約在0.5mm 至 20mm之間。(見圖1)

更大的視場使用戶能夠觀察到整個組件,從而可以對整個組件進行測量,而無需測量平臺。測量速度快和操作簡單是該功能兩大無可匹敵的優勢。



它是如何工作的?

“平面場”光學

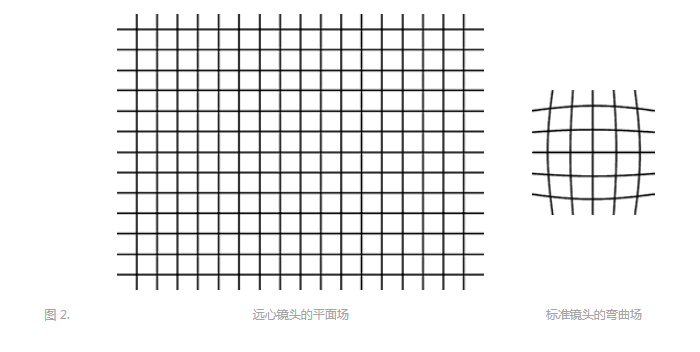

視場測量采用一架高分辨率相機和一個大型“平面場”遠心鏡頭組。遠心鏡頭提供橫跨整個視場的平面圖像,不會造成任何彎曲或失真,因而您可以將組件放置在視場內的任何位置進行測量,而不會影響結果。







無需調焦 *
此外,“平面場”遠心鏡頭系統設計有一個異常寬廣的景深,這意味著測量對象總是在焦距范圍內*。通常,與測量裝置相配的視野(景深焦距)變化在幾微米和幾毫米之間。FOV 測量系統的焦深一般為 40mm 或更大(取決于鏡頭)。

*注意:一旦系統聚焦,無需進一步為類似高度的組件調焦。



為何要在視場內測量?

寬視場遠心鏡頭使得用戶能夠在鏡頭的大視場內觀察到整個組件,從而能夠在數秒內測量所有特征。其他測量系統需要移動機械平臺來捕獲所有測量點,與FOV相比,耗費的時間要多出許多。FOV測量不僅可以觀察和測量整個組件,而且可以同時測量多個組件。









無需移動平臺
由于整個組件在市場內被“觀察到”,您無需移動平臺就能測量整個組件。

無需移動平臺意味著 …

  • 沒有運動部件,因而沒有影響測量的機械誤差
  • 沒有因測量習慣或技巧不同而導致的人為誤差
  • 時間。沒有要移動的東西,因而可節省許多時間




觀察整個組件
可以觀察整個組件意味著 …

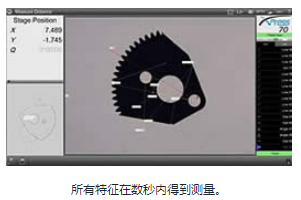

  • 您可以在數秒內(而不是數分鐘內)測量零件的所有可見特征。

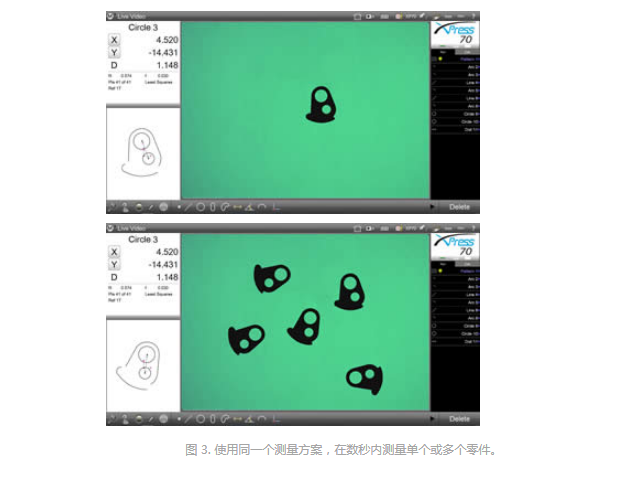

  • 您甚至可以同時測量多個零件,從而節省更多時間。
  • 您不需要調整或傾斜部件,從而節省更多時間。





速度
通過視場內測量方式,測量過程的每一個階段都能為您節省大量的時間。無需調焦,無需定位或調整部件,無需移動測量平臺,無需選取多個測量點 …

精準度
由于用戶不需要執行手動操作, 例如:測量點選擇、邊緣對齊和焦點調整* ,從而完全消除了操作員之間的差異。

簡單性

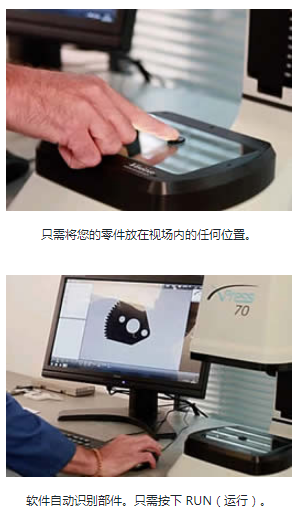

操作極為簡單。無需調焦*或定位組件,您只需把部件放置到視場內,然后按下 RUN(運行)。該軟件自動識別部件,只需按下一個按鈕,即可獲得所有測量結果。超常的簡單性意味著操作員培訓只需幾分鐘,而不是幾小時。



*注意:一旦系統聚焦,無需進一步為類似高度的組件調焦。





我可以測量什么?

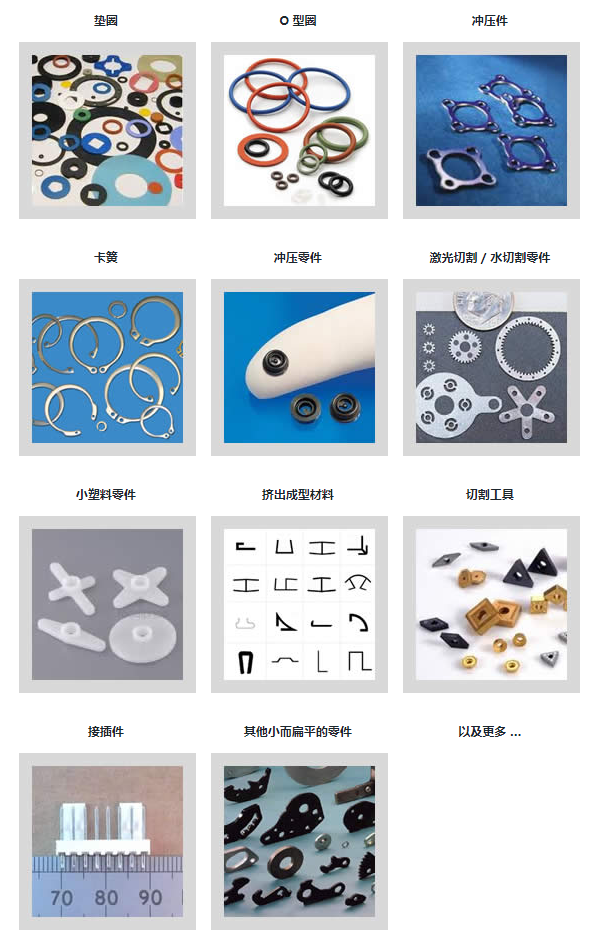

相比其他測量解決方案,在視場內執行二維測量具有顯著的優勢。為了充分利用 FOV 測量提供的速度和簡單性優勢,您要注意的事是,您的組件必須不超過視場面積 (57mm x 43mm)。FOV 測量一般適合下面小而扁平的零件 …
